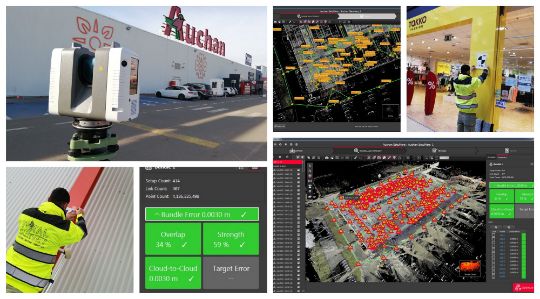

Scanare pentru generare relevee as build, centru comercial Auchan
Hipermarket Auchan Baia Mare are o suprafata totala desfasurata de aproximativ 19200mp. Digitizarea s-a realizat prin scanare 3D . In total au fost efectuate 547 statii de scanare la exterior. In urma registratiei „cloud to cloud” a rezultat o precizie generala de +/- 3.6mm.
Scanare 3D pentru proiect restaurare vila
Scanarea a fost realizata pentru furnizarea catre firma de proiectare a norului de puncte RGB in vederea intocmirii modelului 3D si generarea planurilor de nivel, sectiuni si fatade.
Planuri, fatade si sectiuni caracteristice sala de sport
Scanarea 3D a fost realizata cu laser-scannerul Leica RTC360, scopul scanarii a fost generarea releveelor de nivel, planuri fatade si sectiuni longitudinale si trans -versale in scopul realizarii proiectului DTAC.
Scanare de interior realizata cu laser-scanner-ul Leica RTC360. #Scanarea3D a fost realizata pentru o firma de proiectare cu scopul de a realiza un model tridimensional al zonei de living pentru o proiectare ulterioara a acestei zone.

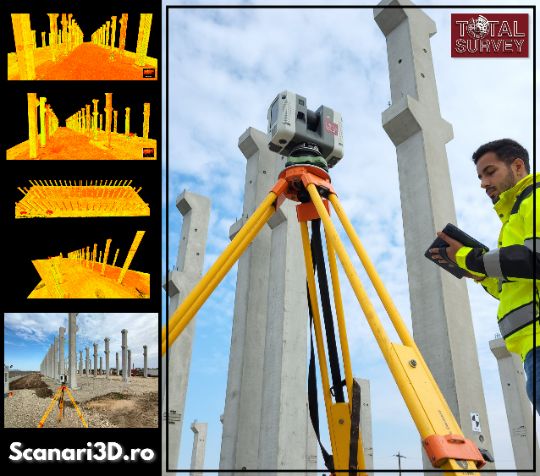

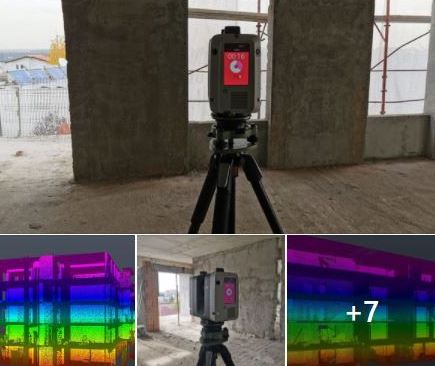

Verificarea montajului planimetric si altimetric al stalpilor de beton s-a realizat utilizand metoda scanarii cu Leica #RTC360.
Scanarea a fost realizata pentru generarea ortofotoplanurilor fatadelor cu scopul vectorizarii pentru producerea releveelor de fatada
Centrul comercial are o suprafata totala desfasurata de aproxiamtiv 22000mp. Digitizarea s-a realizat prin #scanare3D cu #laserscanner Leica #RTC360.
Pentru acest proiect de restaurare am ajutati proiectantii cu scanarea 3D , generarea ortofotoplanurilor fatadelor si vectorizarea releveelor de fatada.

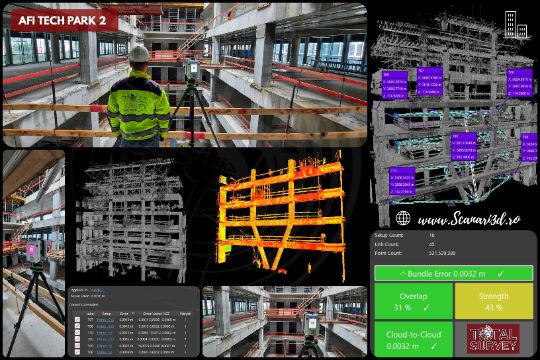

Scopul scanarii 3D a fost generarea norului de puncte care a fost georeferentiat in sistemul proiectat al cladirii. Verificarea structurii de beton s-a facut prin compararea elementelor proiectate (CAD) cu elementele executate (nor de puncte). Suprafata totala scanata a fost de 6000mp.

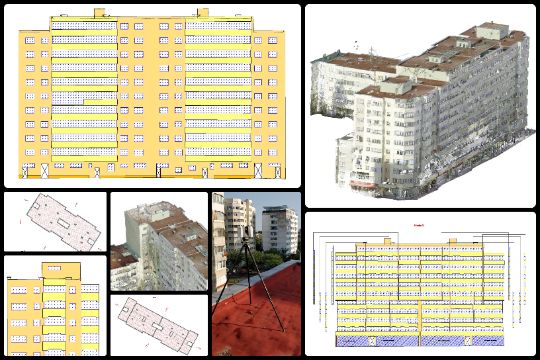

Scanarea 3D a fost realizata pentru determinarea cantitatilor de material termo si hidroizolant a 4 blocuri reabilitate termic . S-au determinat urmatoarele cantitati :
🎦 Vizualizeaza modelul 3D🎦

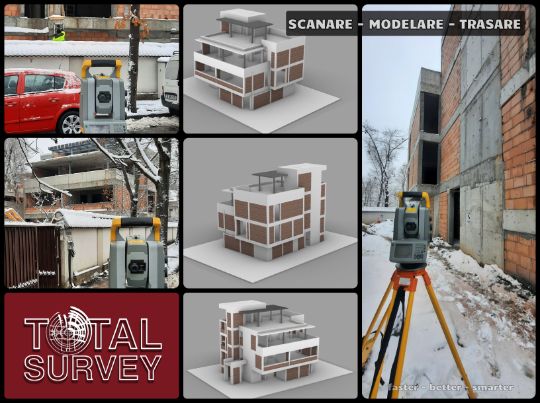

Am executat o scanare 3D a structurii de beton construite pentru a pune la dispozitia proiectantului releveele de fatada as-build necesare pentru proiectarea inchiderilor cu tamplarie.
◼️ scanare 3D structura de beton – cu laser scanner Leica RTC360
◼️ modelarea norului de puncte pentru generarea modelului 3D (BIM)
◼️ trasarea pe fatade a axelor cladirii
Acest proiect a fost realizat pentru proiectarea inchiderilor vitrate si trasarea in teren a elementelor necesare montajului tamplariei.
🎦 Vizualizeaza modelul 3D🎦

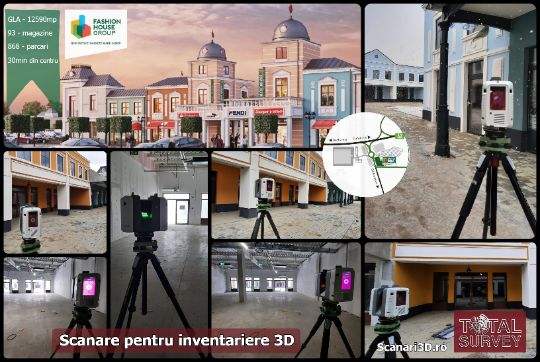

Grupul Fashion House construieste in partea de est a Bucurestiului un nou centru comercial cu deschidere programata pentru anul 2021. Echipele noastre realizeaza scanarea 3D a intregului obiectiv pentru inventarierea 3D a acestuia si ulterior pentru intocmirea releveelor as built necesare pentru determinarea suprafetelor conform standardului #BOMA si pentru inscrierea constructiei in Cartea Funciara.

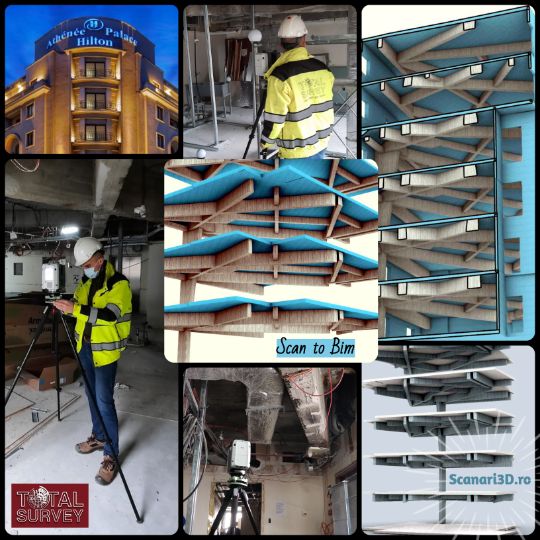

Un hotel emblematic al Bucurestiului situat intre Atheneul Roman si Palatul Regal. Acest edificiu cu o vechime de peste 100 de ani, a trecut prin doua Razboaie Mondiale, tot atatea cutremure catastrofale, a fost bombardat, s-a tras in el cu mitraliera la Revolutie dar a supravietuit si este azi superb si impunator. Aripa noua a hotelului este in proces de modernizare iar noi am ajutat cu #scanare3D si #modelare3D pentru relevarea tridimensionala a grinzilor si planseelor de beton.

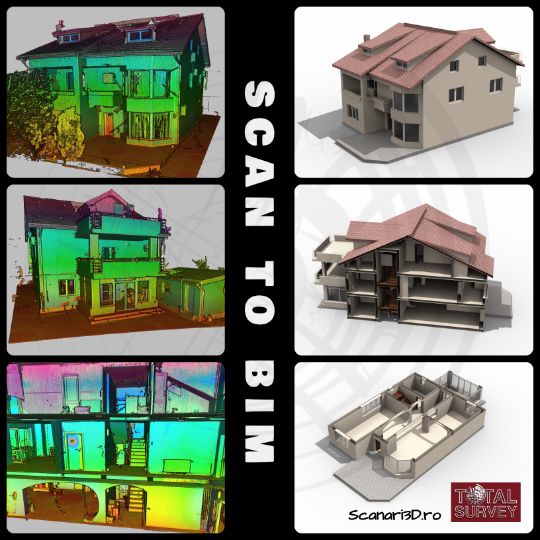

Scanare 3D cu laser scanner Leica RTC360 si prelucrarea norului de puncte pentru generarea modelului 3D - BIM.
Modelul 3D a fost predat firmei de arhitectura in format .dwg si .obj
🎦 Vizualizeaza modelul 3D🎦

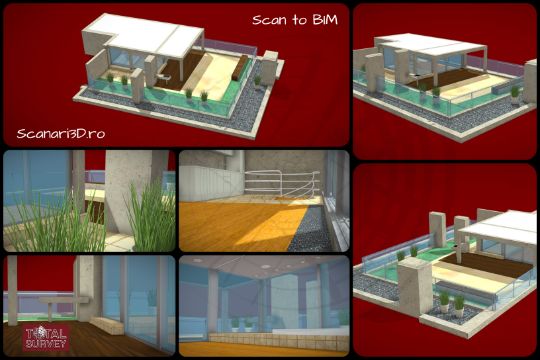

Acest proiect a presupus scanarea 3D a unei mansarde si terase a unui apartament din centrul Bucurestiului. Scanarea a fost realizata la rezolutie medie cu registratie pe sfere si georeferentiere pe tinte black and white. Norul de puncte rezultat a fost modelat pentru generarea modelului 3D - BIM ce a fost predat firmei de proiectare si design interior pentru reamenajarea acestui spatiu.
🎦 Vizualizeaza modelul 3D🎦

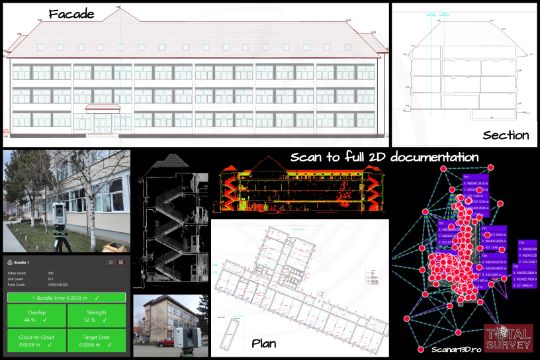

Scanare 3D interior si exterior realizata cu Leica #RTC360 pentru generarea documentatiei 2D complete necesara in procesul de proiectare pentru modernizarea scolii.
Au fost predate urmatoarele documente : plan de situatie, relevee pe nivel, relevee fatada si sectiuni.
Scanare 3D prin metode fotogrammetrice pentru determinarea cantitatilor de volume ale deseurilor depozitate.
Norul de puncte rezultat in urma prelucrarilor a fost filtrat pentru eliminarea punctelor ce nu apartin "terenului" , calculele de volume s-au efectuat utilizand softuri de specialitate.
Scanare 3D pentru verificare structura atrium in vederea proiectarii inchiderilor vitrate. Echipament utilizat Leica RTC360.
Au fost predate relevee 2D in format dwg si pdf pentru fiecare nivel al grinzilor si placilor de beton executate.

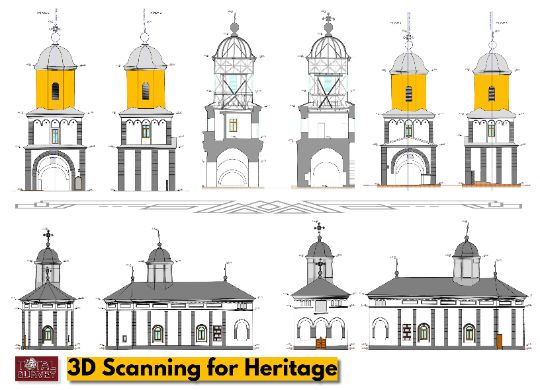

Scopul scanarii 3D a fost realizarea ✍🏼 documentatiei 2D as built in vederea inceperii procedurii de proiectare pentru restaurarea si consolidarea bisericii ⛪ Cascioarele.
Parametrii scanare 3D:
◾ rezolutie medie 6mm@10m
◾ 90 de statii de scanare
◾ +/- 5mm eroare registratie
◾ +/- 7mm eroare georeferentiere
◾ rezolutie medie 6mm@10m
◾ registratie pe sfere si cloud-to-cloud
◾ precizie registratie +/- 2.4mm
Livrabile 2D as built:
✔️ Releveu planimetric
✔️ Releveu plafon
✔️ Sectiuni interioare
✔️ Relevee fatada
Cladirea monument istoric este situata in centrul vechi langa Banca Nationala a Romaniei. Acest imobil urmeaza sa fie rabilitat si transformat in spatiu de clasa A, cu spatii de birouri și retail. Scanarea 3D a fost realizata pentru generarea releveelor interioare si a planurilor de fatada. Parametrii scanare 3D :
Hotelul Triumf situat in centrul Bucurestiului are o istorie indelungata, acesta a fost construit de Banca Nationala a Romaniei in anul 1937 si transformat in hotel in anul 1950. In data de 12 septembrie 2020 acoperisul hotelului a fost partial distrus in urma unui incendiu. In acest moment hotelul se afla intr-un amplu proces de renovare. Scanarea 3D a acoperisului a fost realizata cu laser-scannerul Leica RTC360 pentru determinarea precisa a suprafetei inclinate a acestuia.
Vizualizeaza model 3D👇🏻
https://skfb.ly/oqN7L
Model 3D al unui rezervor subteran de retentie apa pluviala ce deserveste un centru comercial din Bucuresti. Masuratorile au fost executate pentru determinarea precisa a volumului / capacitatii rezervorului subteran. Pentru acest proiect masuratorile au fost executate clasic cu statia totala Trimble S5 datorita apei existente in rezervor.
Vizualizeaza aici modelul 3D.

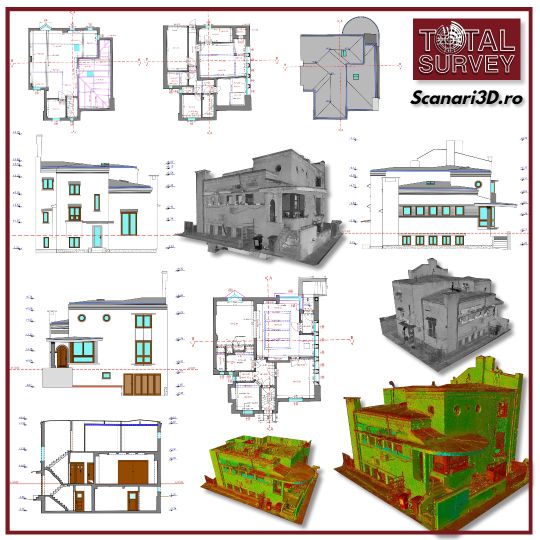

Scanare 3D cu lser-scanner Leica RTC360 a unui imobil S+P+M pentru generarea : planurilor de nivel, releveu sarpanta, releveu invelitoare, relevee de fatada si sectiuni longitudinale si transversale.
Scanare 3D cu laser scanner Leica RTC360 pentru generarea releveelor de nivel si a sectiuninilor caracteristice as bulit pentru intocmirea unei expertize tehnice structurale pentru doua cladiri cu regim de inaltime P+2E.
Aceasta lucrare a fost executata pentru verificarea integritatii structurii metalice ⛑️ si pentru confirmarea sigurantei in exploatare.
🟢 laser-scanner Leica RTC360
🟢 scanare la rezolutie mare 3mm@10m
🟢 registratie pe sfere
🟢 georeferentiere pe tinte B&W
🟢 livrabile : releveu vedere frontala, laterala si ortogonala
#TotalSurvey #FasterBetterSmarter #Scanare3D

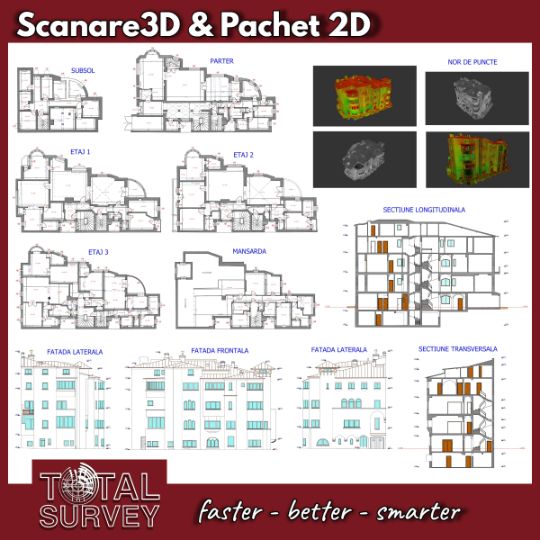

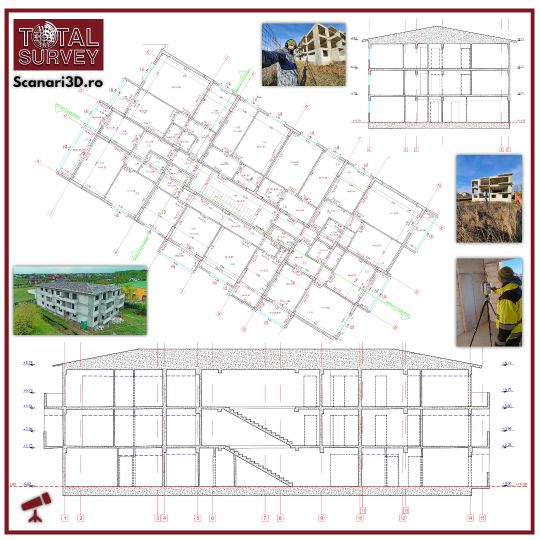

Am uitilizat tehnologia scanarii 3D pentru generarea livrabilelor 2D as-built ale unei constructii S+P+3E+M in vederea intocmirii proiectului de expertizare tehnica a cladirii.
Livrabile 2D:

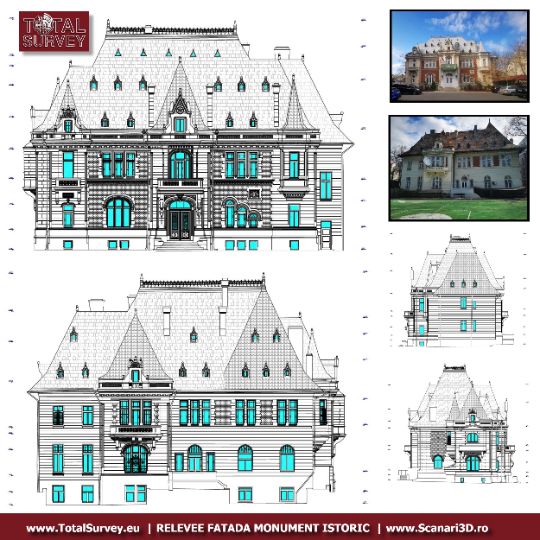

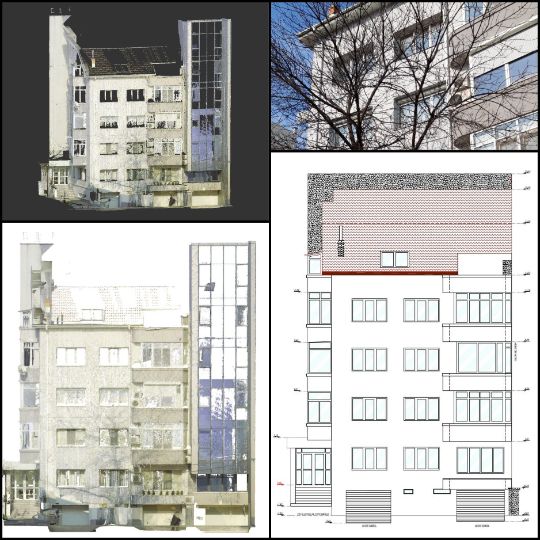

Pentru generarea releveelor de fatada a unei cladiri monument istoric situata in Bucuresti s-a utilizat metoda de masurare prin Scanare 3D. In total au fost efectuate 64 statii de scanare la rezolutie medie (6mm@10m) si mare (3mm@10m) utilizand laser scannerul Leica RTC360.
Livrabile 2D:

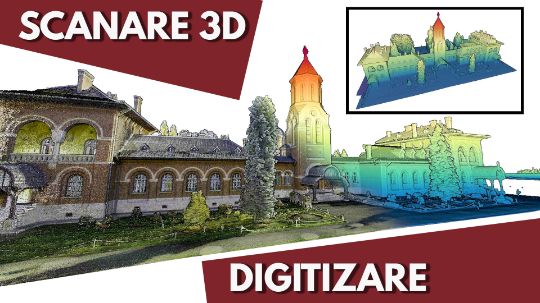

Proiectul de digitizare a presupus scanarea 3D a urmatoarelor obiective : palatul episcopal, biserica de lemn, pavilion si anexe, centrul de informare si zidul de incinta ce au fost restaurate in urma unui program amplu de reconstructie.
Pentru a digitiza aceste obiective s-au efectuat 1250 statii de scanare 3D color la rezolutii de 3mm@10m si 6mm@10m.
Cele cinci obiective ale ansamblului episcopal mănăstirea Curtea de Argeș cuprinse în proiectului de digitizare însumează o suprafață desfășurată de peste 15500mp.
Proiect de scanare 3D pentru proiectare spatiu magazin din centrul comercial Park Lake. Scanarea 3D a fost realizata cu scannerul Leica RTC360. Firmei de proiectare i-au fost livrate :
Vezi aici modelul 3D.

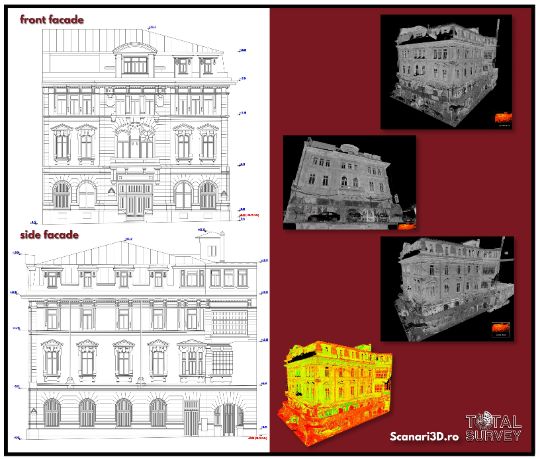

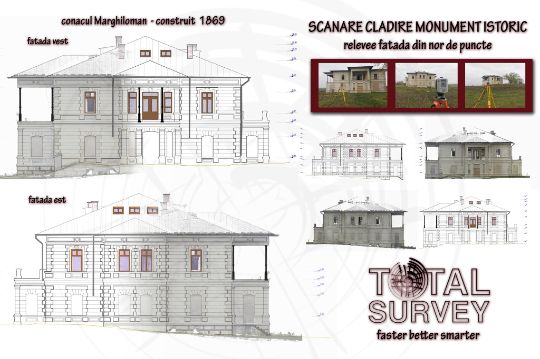

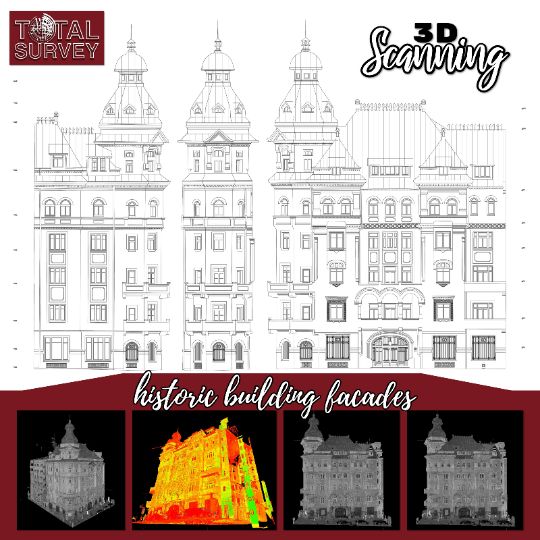

Datorita gradului ridicat de detaliere relevarea fatadelor cladirilor istorice reprezinta o provocare. Prin tehnologia de #scanare3D aceasta operatiune este mult simplificata.Pentru generarea releveelor de fatada am utilizat laser-scannerul Leica RTC360. Exteriorul cladirii istorice a fost scanat, in total au fost realizate 45 statii de scanare 3D utilizandu-se rezolutii de scanare de 6mm@10m si 3mm@10m. Norul de puncte a fost registrat si georeferentiat iar ulterior acesta a fost prelucrat pentru a genera releveele de fatada.
📌 Fundulea, judetul Calarasi
🏚️ Hala de productie
📍 29 statii de scanare 3D
🔗 118 linkuri in retea
⏱️ 2.5 ore timp efectiv de scanare | 8 ore import, procesare si generare livrabile
✅ Precizie retea +/- 3.10mm
📁 Livrabile : releveu planimetric
Norul de puncte a fost procesat pentru generarea releveului planimetric cu prezentarea sectiunilor stalpilor la diferite inaltimi. Astfel s-au determinat diferentele fata de pozitia proiectata cat si abaterile de verticalitate.
📌 Ramnicu Sarat, Buzau
🏚️ Hotel & Restaurant
📍 50 statii de scanare 3D
🔗 122 linkuri in retea
⏱️2h30m timp efectiv de scanare
✅ 4.2mm eroarea registratiei
📁 Livrabile: relevee de fatada
Pentru aceasta, societatea noastră a realizat o scanare 3D, pentru întocmirea planurilor 2D ale construcției ( relevee de nivel, relevee de fațadă și secțiuni caracteristice), necesare în procesul de reabilitare al construcției.
📌 Urziceni, jud. Ialomita
🏚️ Gara feroviara Urziceni
📍 122 statii de scanare 3D
🔗 282 linkuri in retea
⏱️ 4 ore timp efectiv de scanare
✅ Precizie retea +/- 3.5 mm
📁 Livrabile : relevee de nivel, relevee de fațadă, secțiuni caracteristice

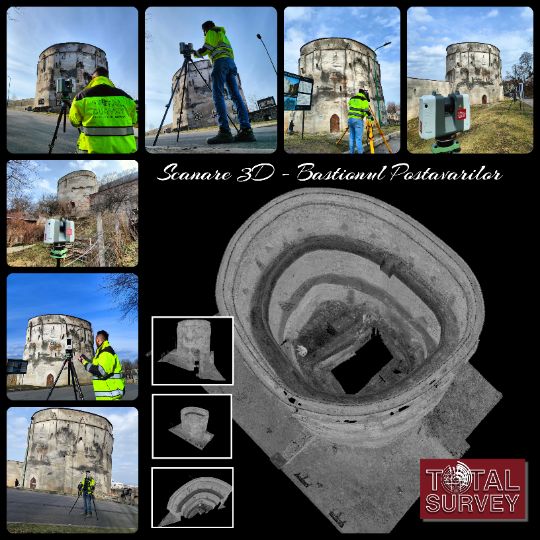

În ultimii ani, scanarea 3D a devenit o tehnică tot mai populară în domeniul restaurării și conservării monumentelor istorice. Această tehnologie permite arheologilor și restauratorilor să obțină o imagine foarte detaliată și precisă a structurii unui obiect istoric, precum și a deteriorărilor acestuia, fără a fi nevoie să manipuleze obiectul în sine. Scanarea 3D a bastionului a permis crearea unei imagini digitale complete a acestuia, care poate fi folosită pentru a documenta starea sa actuală și pentru a planifica eventuale intervenții de conservare în viitor. Această tehnică poate fi aplicată și la alte obiective istorice din întreaga lume, permițând specialiștilor să restaureze și să protejeze patrimoniul istoric pentru generațiile viitoare.
